F2型 PTFE导向带专门用在气缸上

标准材质:Polon 33,PTFE+25%碳

产品使用中应该尽量避免滑动表面金属接触,对于合金材料,

轻金属材料和高等级碳钢做的油缸建议使用polon 33(PTFE+25%石墨).

应用范围:工作温度:-100~+200℃,表面速度:≤5 M/s.

parker密封件上海经销商

上海泛塞机电(日轴优封行)代理PDF密封件

2016年搬迁至昆山花桥镇,  nsknok@163.com

F3型导向带(PTFE)活塞或活塞杆用导向带.

标准材质:Polon 052,PTFE+40%铜粉.

产品使用中应该尽量避免滑动表面金属接触,对于合金材料,轻金属材料和高等级碳钢做的油缸建议使用F2系列polon 33(PTFE+25%石墨).

应用范围:

工作温度:-100~+200℃,表面速度:≤5 M/s.

导向带展开长度计算:

活塞:U=π*(D-S)-k

活塞杆:U=π*(D+S)-k

导向带订货 F3 0000 052 25097 A

F3 型号,0000 长度,052 材料,25097 系列号 A 切口形式.

F3 标准平面型,FW 表面 特别出来(网纹),A型 45度斜角切口,B 直切口,Z Z型切口.

F3-型导向带代码 尺寸(宽带*厚度*长度)

F3-025005225056A 5.6x2.5x68.9

F3-029003016040A 4x1.6x84

F3-040006225056A 5.6x2.5x115

F3-040506225056A 5.6x2.5x117

F3-045005225056A 5.6x2.5x132

F3-051006225056A 5.6x2.5x149

F3-067006225097A 9.7x2.5x199.5

F3-075005225097A 9.7x2.5x224

F3-080005225056A 5.6x2.5x240

136-W-2189-X-0604 fseals

0512-TEL-3683-2563 fseals

F3-080006225150A 15x2.5x240

F3-083005225150A 15x2.5x249

F3-095006225097A 9.7x2.5x284

F3-098505225150A-60 15x2.5x296.7

F3-098605225150A-60 15x2.5x297.04

F3-099506225097A 9.7x2.5x300

F3-100006225097A 9.7x2.5x301

F3-104505225097A 9.7x2.5x314

F3-110005225097A 9.7x2.5x331

F3-153506225250A 25x2.5x466

F3-159005225150A-60 15x2.5x483.54

F3-160005225150A 15x2.5x486

F3-161505225150A-60 15x2.5x490.54

F3-165005225150A 15x2.5x502

F3-172006225097A 9.7x2.5x524.5

F3-172006225250A 25x2.5x523

F3-175005225097A 9.7x2.5x532

F3-195005225150A 15x2.5x594

F3-200005225150A 15x2.5x610

F3-206006225250A 25x2.5x630

F3-218005225150A 15x2.5x668

F3-220006225250A 25x2.5x673

F3-224005225150A 15x2.5x684

Q-5844-Q-95835 fseals

Q-24266-Q-51639 fseals

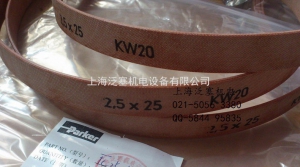

FC型酚醛树脂导向带 标准厚度为2.5mm,每卷长度为5.5M.

parker可提供以下规格尺寸的 FR型导向带.

FC 2556 Q5038T 2.5*5.6 (厚2.5mm,宽5.6mm)

FC 2597 Q5038T 2.5*9.7 (厚2.5mm,宽9.7mm)

FC 2515 Q5038T 2.5*15 (厚2.5mm,宽15mm)

FC 2520 Q5038T 2.5*20 (厚2.5mm,宽20mm)

FC 2525 Q5038T 2.5*25 (厚2.5mm,宽25mm)

FC 2530 Q5038T 2.5*25 (厚2.5mm,宽30mm)

2016年搬迁至昆山花桥镇,  nsknok@163.com

材质:Q5030T(灰色) 酚醛树脂+聚酯纤维+PTFE, Q5039T(棕色) 酚醛树脂+聚酯纤维+PTFE

parker密封件上海经销商

上海泛塞机电(日轴优封行)代理PDF密封件

导向带的展开长度U可用以下公式计算.

活塞:U=π*(D-2.5)-k

活塞杆:U=π*(D+2.5)-k

FR型导向环(酚醛树脂)

材料:织物增强的热固性合成树脂.

Q5029: 棉织物增强的酚醛树脂,Q5038:聚酯纤维增强的酚醛树脂(+PTFE).

如有特殊要求(压力,温度,速度等,以及特殊工作介质),parker也可以根据您的要求,特别生产.

应用范围: 耐压;(据DIN 53454标准) Q5029=270N/m㎡,Q5038=340N/m㎡.

工作温度:Q5029  -50℃至+120℃,Q5038 -50℃至+130℃.

吸水率:(据DIN 53479标准).Q5029 1-2%,Q5038 <0.1%.

表面速度:≤0.5M/S.

parker密封件上海经销商

上海泛塞机电(日轴优封行)代理PDF密封件

2016年搬迁至昆山花桥镇,  nsknok@163.com

FR型活塞或活塞杆 导向环 FR型活塞或活塞杆 导向环

parker代码 规格尺寸d*D*L

FR 1621 Q5029- 16*21*5.6

FR 2003 Q5029- 20*23.2*5

FR 2025 Q5029- 20*25*4

FR 2005 Q5029- 20*25*5.6

FR 2007 Q5029- 20*25*9.7

FR 2506 Q5029- 25*30*5.6

FR 2507 Q5029- 25*30*9.7

FR 2528 Q5029- 25.4*28.5*4

FR 2702 Q5029- 27*32*5.6

FR 2823 Q5029- 28*33*5.6

FR 2833 Q5029- 28*33*9.7

FR 3001 Q5029- 30*35*5.6

FR 3003 Q5029- 30*35*9.7

FR 3205 Q5029- 32*37*5.6

FR 3209 Q5029- 32*37*9.7

136-W-2189-X-0604 fseals

0512-TEL-3683-2563 fseals

FR 3338 Q5029- 33*38*5.6

FR 3439 Q5029- 34*39*5.6

FR 3490 Q5029- 34.9*39.9*16

FR 3505 Q5029- 35*40*4

FR 3506 Q5029- 35*40*5.6

FR 3507 Q5029- 35*40*9.7

FR 3528 Q5029- 35*45*15

FR 3618 Q5029- 36*41*5.6

FR 3620 Q5029- 36*41*9.7

FR 4002 Q5029- 40*45*4

FR 4004 Q5029- 40*45*5.6

FR 4006 Q5029- 40*45*9.7

FR 4010 Q5029- 40*45*15

FR 4247 Q5029- 42*47*5.6

FR 4447 Q5029- 44.5*47.6*4

FR 4450 Q5029- 44.5*49.5*12

FR 4504 Q5029- 45*50*5.6

FR 4506 Q5029- 45*50*6.3

FR 4505 Q5029- 45*50*9.7

FR 4508 Q5029- 45*50*15

FR 4610 Q5029- 46*50*10

FR 4853 Q5029- 48*53*9.7

FR 5015 Q5029- 50*55*5.6

FR 5018 Q5029- 50*55*9.7

FR 5019 Q5029- 50*55*20

FR 5079 Q5029- 50.8*55.8*16

FR 5080 Q5029- 50.8*55.8*25

FR 5309 Q5029- 53*58*9.7

FR 5505 Q5029- 55*60*5.6

FR 5507 Q5029- 55*60*9.7

FR 5510 Q5029- 55*60*15

FR 5637 Q5029- 56*61*9.7

FR 5640 Q5029- 56*61*15

FR 5808 Q5029- 58*63*5.6

FR 5680 Q5029- 58*63*6.3

FR 5805 Q5029- 58*63*9.7

FR 5815 Q5029- 58*63*15

FR 5907 Q5029- 59*64*9.7

FR 6006 Q5029- 60*65*5.6

Q-5844-Q-95835 fseals

Q-24266-Q-51639 fseals

FR 6005 Q5029- 60*65*9.7

FR 6010 Q5029- 60*65*15

FR 6305 Q5029- 63*68*5.6

FR 6368 Q5029- 63*68*6.3

FR 6370 Q5029- 63*68*9.7

FR 6315 Q5029- 63*68*15

FR 6341 Q5029- 63.5*68.5*9.7

FR 6348 Q5029- 63.5*68.5*16

FR 6350 Q5029- 63.5*68.5*25

FR 6501 Q5029- 65*70*5.6

FR 6503 Q5029- 65*70*9.7

FR 6506 Q5029- 65*70*15

FR 6505 Q5029- 65*70*16

FR 6772 Q5029- 67*72*9.7

FR 7000 Q5029- 70*75*6.3

FR 7005 Q5029- 70*75*9.7

FR 7004 Q5029- 70*75*15

FR 7420 Q5029- 74*80*12.5

FR 7412 Q5029- 74*80*12.7

FR 7503 Q5029- 75*80*5.6

FR 7504 Q5029- 75*80*6.3

FR 7506 Q5029- 75*80*9.7

FR 7505 Q5029- 75*80*15

FR 7602 Q5029- 76.2*81.2*25

FR 8009 Q5029- 80*84*15

FR 8085 Q5029- 80*85*5.6

FR 8006 Q5029- 80*85*6.3

FR 8010 Q5029- 80*85*9.7

FR 8012 Q5029- 80*85*15

FR 8013 Q5029- 80*85*16

FR 8014 Q5029- 80*85*25

FR 8017 Q5029- 80*85*40

FR 8509 Q5029- 85*90*9.7

FR 8515 Q5029- 85*90*15

FR 8507 Q5029- 85*90*40

FR 8510 Q5029- 85*95*25

FR 8890 Q5029- 88.9*93.6*16

FR 8895 Q5029- 88.9*93.9*25

FR 8905 Q5029- 89*95*10

FR 9094 Q5029- 90*95*9.7

FR 9095 Q5029- 90*95*15

FR 9010 Q5029- 90*100*15

FR 9510 Q5029- 95*100*9.7

FR 9511 Q5029- 95*100*15

FR 9515 Q5029- 95*100*40

FR 9610 Q5029- 96*100*10

FR 9830 Q5029- 98*103*25

FR 9905 Q5029- 99*105*10

FR A004 Q5029- 100*105*9.7

FR A005 Q5029- 100*105*15

FR A016 Q5029- 100*105*16

FR A025 Q5029- 100*105*25

FR A007 Q5029- 100*105*60

FR A027 Q5029- 100*110*25

FR A505 Q5029- 105*110*9.7

FR A510 Q5029- 105*110*25

FR A905 Q5029- 109*115*10

FR B004 Q5029- 110*114*25

FR B008 Q5029- 110*115*9.7

FR B009 Q5029- 110*115*15

FR B011 Q5029- 110*115*25
