SUNS美国三实万向盘簧式头部AZ-8200升降平台限位开关技术参数

 专为狭小空间安装设计、自带橡胶电缆头使接线方便快捷、该改进型产品电流负载能力提升至10A、可选M12电缆头、常闭触点具有强制开离功能（摆臂式）

• 操作速度：0.05mm-2m/s

• 操作频率：机械120次/分、电气30次/分

• 绝缘电阻：>100MΩ@500V DC

• 接点电阻：<25mΩ (初值)

• 额定电流/电压：10A/250VAC (EN60947-5-1)

• 耐压值：同级端子间1000V AC 50/60Hz 1分钟；端子对地或对无载金属间2000V AC 50/60Hz 1分钟

• 寿命：机械1.0×107电气5×105

• 环境温度：-20～+70℃（-4～158℉）不结冰

• 湿度：<95％RH

• 防护等级：IP65

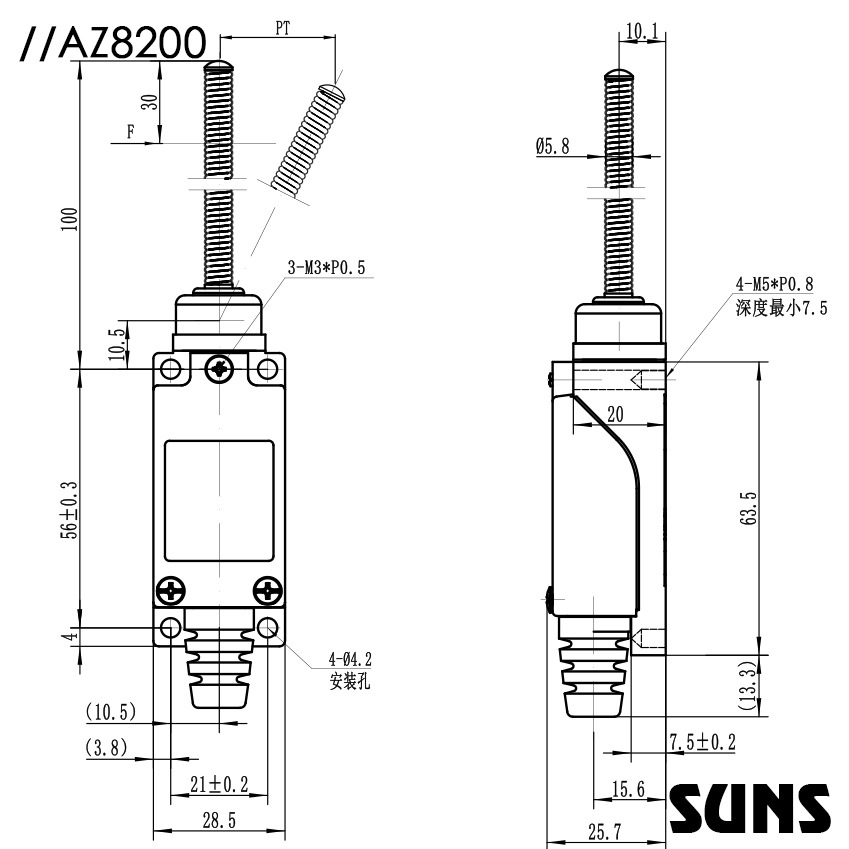

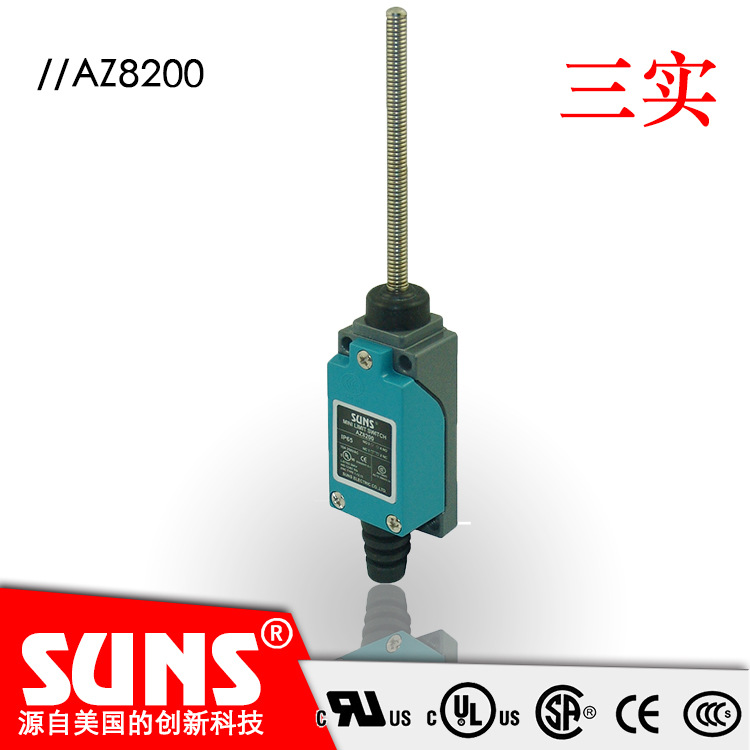

SUNS美国三实万向盘簧式头部AZ-8200升降平台限位开关产品图片/图纸

• 壳体尺寸：28×64×25mm，安装孔距离：21×56mm

• 出线孔：自带橡胶电缆头（*可选M12电缆头）

选型指南

       *如需选用M12电缆头在型号后加后缀 ：（M12）

常用型号

AZ8104、AZ8108、AZ8107、AZ8111、AZ8112、AZ8122、AZ8166、AZ8169、AZ8200

SUNS美国三实万向盘簧式头部AZ-8200升降平台限位开关用途/应用领域

      AZ8系列限位开关(行程开关)是一种低成本的检测元件，适合于许多种狭小的安装环境。拆下外壳，内部的触点块的正面和侧面都完全暴露在外，这对安装接线非常有利，限位开关底部柔软的电缆护套使安装接线更方便。亚洲标准尺寸小型化设计，适用于狭小的空间合金本体，塑料上盖端子部全开放构造，便于布线改进型支持10A电流。
