SUNS美国三实SND4191-SL-C安全钥匙开关技术参数

 电气隔离式触点模块、带垫螺丝方便接线、常闭触点具有强制开离功能、4×90°换位、水平或垂直操作、接点形式：1NC/1NO、2NC、2NC/1NO、3NC、1NO/1NC(MBB接点)、2NC/1NO(MBB接点)。

• 操作速度：0.05mm-2m/sec

• 操作频率：机械120次/分； 电气30次/分

• 绝缘电阻：>100MΩ@500V DC

• 接点电阻：<25mΩ (初值)

• 额定电流/电压：10A/600VAC (EN60947-5-1)

• 电气等级：AC15 A600 / DC13 Q300

• 耐压值：同级端子间1000V AC 50/60Hz 1分钟；端子对地或对无载金属间2500V AC 50/60Hz 1分钟

• 寿命：机械1.0×107电气5×105

• 环境温度：-25～+80℃（-13～+176℉）不结冰

• 湿度：<95％

• 防护等级：IP67

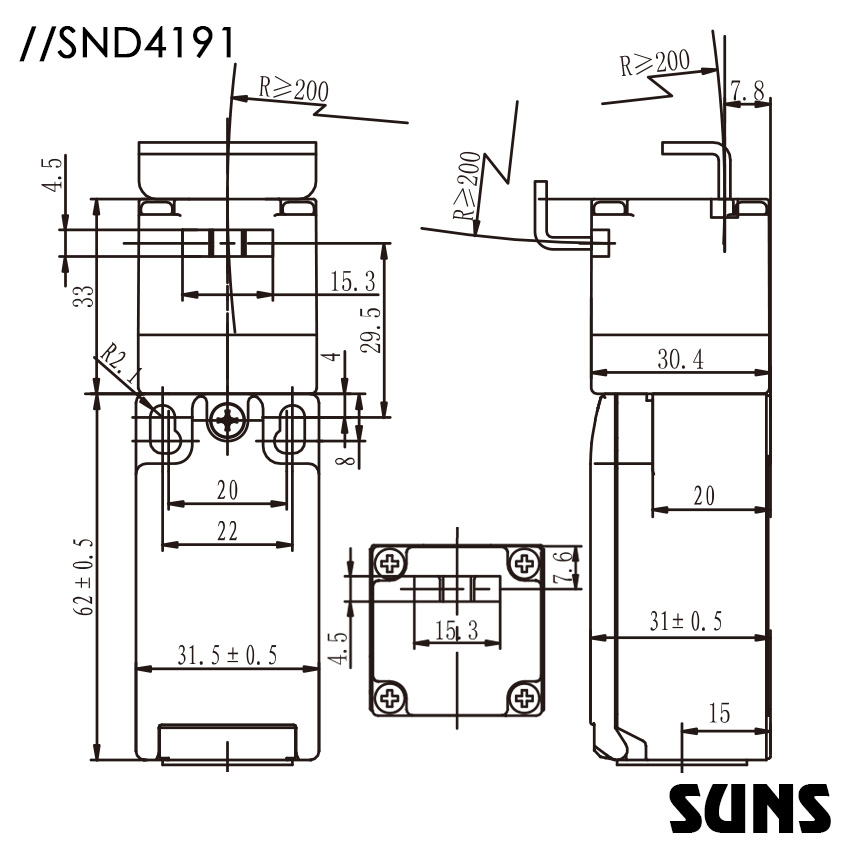

SUNS美国三实SND4191-SL-C安全钥匙开关产品图片/图纸

选型指南

常用型号

SND4191-SL-C(1NC/1NO)

SND4191-SL2-C(2NC)

SND4191-SL4-C(3NC)

SND4191-SL6-C(2NC/1NO)

SND4191-SL1-C(1NO/1NC(MBB接点)

SND4191-SL7-C(2NC/1NO(MBB接点)

用途/应用领域

      SUNS美国三实安全门开关能实现以下功能：1.确保在安全防护门打开时，机器设备不会产生危险的动作；2.确保在机器设备运行过程中，一旦将可移动的安全防护门打开，必须能够使机器设备的危险动作停止下来；3.关闭可移动的安全防护门时，不会直接启动机器设备的危险动作。接点形式有：1NC/1NO、2NC、2NC/1NO、3NC、1NO/1NC(MBB接点)、2NC/1NO(MBB接点)。MBB(Make Before Break)接点具有重叠结构，即在常闭接点开路前常开接点闭路的构造。所有型号均为慢动型，且NC接点均有强制断开构造。

      主要应用于：木材加工设备、印刷设备、注塑设备、包装机械、泵设备、半导体制造设备、特种设备、机床、机器人单元 等。
