产品系列
XSCC-A 刷卡控制器
产品型号

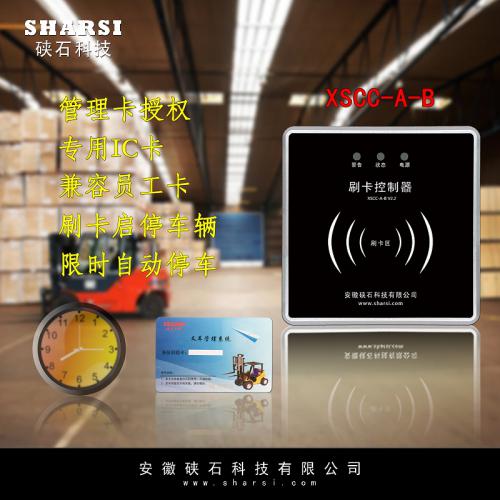

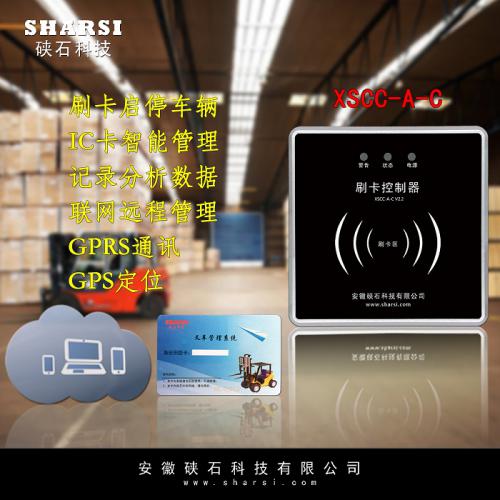

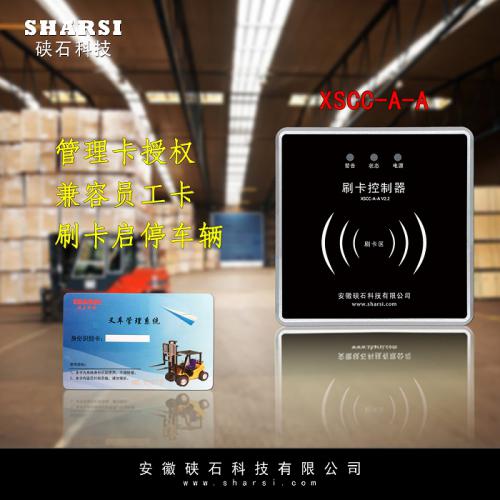

XSCC-A-A标准版;XSCC-A-B高级版;XSCC-A-C云服务版
特性参数:
工作电压 | DC12-24V |
待机电流 | <50mA |
继电器 | 额定负载2A/12V |
IC卡读卡距离 | 0-5CM(距离取决于线圈及安装环境) |
IC卡容量 | 增加卡 1 张 删除卡 1 张 用户卡 10000张 |
开机方式 | 刷用户卡接通外部电源、(间隔 1 秒后)再次刷卡断开外部电源 |
输出方式 | 继电器干节点(1A 驱动力) |
工作温度 | -20℃-70℃ |
指示灯 | 待机时,电源灯常亮; 状态灯亮灭与继电器同步; 警告灯提示操作不正确 |
增加修改管理卡操作:
一、管理卡、用户卡设置
重设管理卡:
先断电→短接设置跳线针→通电(状态灯快速频闪,蜂鸣器长响一次)→连续刷两张新卡(间隔 1 秒,刷一次卡蜂鸣器响两次),第一次刷卡为增加卡、第二次刷卡为删除卡;设置完成后,自动进入工作模式,拔出跳线帽。
增删用户卡:
增加用户卡:刷增加卡一次(状态灯开始慢闪,蜂鸣器响两次)→刷用户卡(状态灯快闪后熄灭,蜂鸣器响一次),用户卡添加成功,蜂鸣器响五次。
(注:强烈建议将用户卡号登记抄表,这样可方便日后管理。)
删除用户卡:刷删除卡一次(状态灯开始慢闪,蜂鸣器响两次)→刷用户卡(状态灯快闪后熄灭,蜂鸣器响一次),用户卡删除成功,蜂鸣器响五次。
二、将所有用户卡都删除,操作步骤:
将删除卡在刷卡器上保持 5S 时间,警告灯连续闪烁→保持刷卡状态 5 秒后移开→状态灯及警告灯同步闪烁 2 次,则所有的卡全部删除。
接线定义:
引 线 | 线 色 | 丝 印 | 功 能 |
1 | 红 | POWER | 电源正极输入 |
2 | 黑 | GND | 电源地线输入 |
3 | 黄 | COM | 继电器端 |
4 | 黄 | COM | 继电器端 |
注意:启动模块自带继电器启动电流为 1A,如果直接应用于车辆主回路或者电流大于 1A 的回路中,需要使用大功率继电器作为执行继电器。安装前请确定回路电流负载。
接线参考图如下:

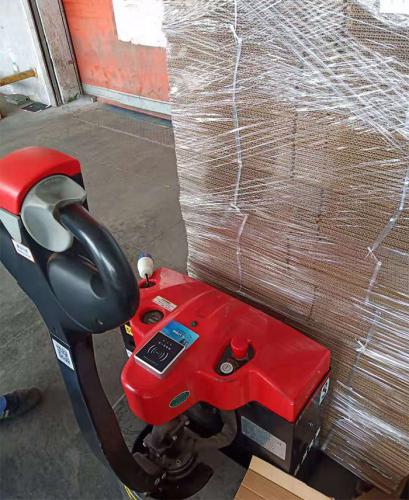

拆除车辆钥匙开关,或者将钥匙开关尾部的控制线缆拔除。根据回路电流确定接线方式。
