0～360°测量范围可选 单、双轴测量可选
报警点用户可设置 分辨率0.005° 测量精度0.05°
直流、交流两种供电方式 继电器常开或常闭输出
IP65防护等级 置零功能
可以定制各种传感器
应用场合：
升降机 叉车 起重机 摊铺机 医疗器械 物流设备 石化装备
CE：
EN 61000-6-3:2007
EN 61000-3-2:2006+A1:2009+A2：2009；EN 61000-3-3:2008
EN 61000-6-1:2007
EN 61000-4-2:2009，EN 61000-4-3:2006+A1:2008+A2:2010
EN 61000-4-4:2004+A1:2010，EN 61000-4-5:2006
EN 61000-4-6:2009，EN 61000-4-8：2010，EN 61000-4-11:2004
RoHS：
EPA3050B：1996，EN1122B：2001
EPA3052:1996，EPA3060A：1996
EPA7196A：1992，EPA3540C：1996，EPA8270D：2007
技术指标
一般参数 | |
测 量 轴 | 单轴、双轴 |
测量范围 | ±15°/±60°/±90°/±180(可选) |
分辨率 | 0.005°/0.005°/0.01°/0.01° |
精度(25℃) | 0.05°/0.05°/0.1°/0.1° |
零点温漂(max) | 0.002°/℃ |
带宽(-3dB) | 3HZ |
工作温度 | -40℃～85℃ |
储存温度 | -40℃～125℃ |
特 点 | |
报警点默认值 | ±3°(用户可自行设置) |
输出触点容量 | 2A/30VDC、2A/125VAC |
电气参数 | |
供电电压 | 9~36VDC、50VAC |
消耗电流 | ≤50mA |
| 电气寿命 | ≥10万次 注1 |
| 机械寿命 | ≥1亿万次 注2 |
机械参数 | |
连接器 | PG7金属防水连接器 |
防护等级 | IP65 |
振 动 | 10g,1/2正弦波 |
冲 击 | 500g,11ms |
外壳尺寸 | 64*58*35(L*W*H) |
外壳材料 | 压铸铝 |
重 量 | 210g(灌胶后) |
更多产品应用可以联系公司销售！！！！
注释1：能够保证继电器正常开闭以及不超出设备电气规范能使用的最少周期数
注释2：指在保证机械结构完整的前提下继电器能够完成的操作次数。通常，机械寿命是在不加电，没有负载的情况下测试得到的。

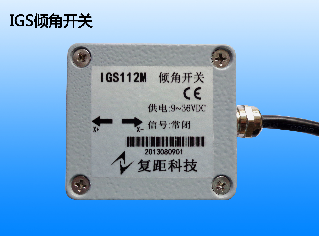

选型说明
型 号 | 产 品 描 述 |
IGS211 | 单轴测量、继电器常开型倾角开关 |
IGS212 | 单轴测量、继电器常闭型倾角开关 |
IGS221 | 双轴测量、继电器常开型倾角开关 |
IGS222 | 双轴测量、继电器常闭型倾角开关 |
传感器默认水平安装、也可要求竖直安装 | |
报警点用户可自行设置 | |
