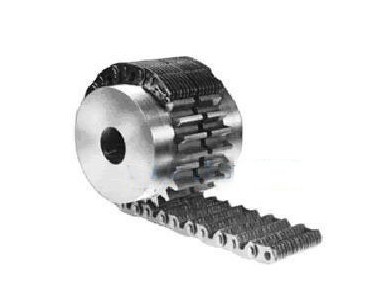

美国RAMSEY传动链 RPV304

美国RAMSEY传动链 RPV304
美国RAMSEY传动链 RPV304
美国RAMSEY传动链 RPV304

普通商家

热门推荐

产品详情

产品图片

RAMSEY链条

美国RAMSEY链条、RAMSEY无声链条, RAMSEY传动链, RAMSEY传动件, RAMSEY齿形链条、



美国RAMSEY拉姆齐公司专业生产清扫链条无声链条,传动链,传动件, 齿形链条、

产品主要型号:

CL025CL038CL050CL075CL100CL120CL125CL140CL150CL180CL200CL250CL300
    CS025
CS038CS050CS075CS100CS120CS125CS140CS150CS180CS200CS250CS300

    SL025
SL038SL050SL075SL100SL120SL125SL140SL150SL180SL200SL250SL300
    SS025
SS038SS050SS075SS100SS120SS125SS140SS150SS180SS200SCS250SS300

    ML050
ML075ML100ML125ML150ML200ML250ML300
    MS050
MS075MS100MS125MS150MS200MS250MS300
    CL025
CL038CL050CL075CL100CL125CL140CL150CL200CL300
    CS025
CS038CS050CS075CS100CS125CS140CS150CS200CS300

    SL025
SL038SL050SL075SL100SL125SL140SL150SL200SL300
    SS025
SS038SS050SS075SS100SS125SS140SS150SS200SS300
    RPD5404
RPD8406RPD8408RPD11408RPD12412RPD16416RPD22416RPD10420RPD16424RPD6606RPD8608RPD8610RPD9612RPD12616RPD9620RPD9624

    D4304
D7306D7308D11312D4404D7406D7408D10408D11412D15416D21416D9420D15424D5606D7608D7610D8612D11616D8620D8624
    RF3-015A
RF3-020ARF3-025RF3-030RF3-040RF3-050RF3-065

    RF4-315A
RF4-320ARF4-325RF4-330RF4-340RF4-350RF4-360RF4-365RF4-375RF4-380RF4-3100
    RF6-530A
RF6-535ARF6-550ARF6-535RF6-550RF6-565RF6-590RF6-5125RF6-5135RF6-

    RPV303
RPV304RPV306RPV308RPV312RPV404RPV406RPV408RPV412RPV416RPV606RPV608RPV612RPV616RPV620RPV808RPV812RPV816RPV820RPV824RPV1212RPV1216RPV1220RPV1224RPV1616RPV1620RPV1624RPV1632

    RPV3-025
RPV3-030RPV3-040RPV3-050RPV3-065
    RPV4-325
RPV4-330RPV4-340RPV4-350RPV4-365RPV4-375RPV4-3100
    RPV6-535
RPV6-540RPV6-550RPV6-565RPV6-585RPV6-5100
    RPV8-640
RPV8-650RPV8-665RPV8-675RPV8-6100RPV8-6125RPV8-6150
    RP302
RP303RP304RP305RP306RP308RP310RP312RP316

齿形链又称无声链,它是一组链齿板铰接而成,工作时链齿板与链轮轮齿相啮合而传递运动,齿形链上设有导板,以防止链条工作时发生侧向窜动,导板有内导板和外导板之分。内导板可以较精确地把链定位于适当的位置,故导向性好,工作可靠,适用于高速及重载传动,但链轮轮齿需开出导向槽。用外导板齿形链时,链轮轮齿不需开出导向槽,故链轮结构简单,但导向性差,外导板与销轴铆合处易松脱。


齿形链结构(外导板)





  齿形链按铰链结构不同可分为圆销式、轴瓦式和滚柱式三种。与滚子链相比,齿形链传动平稳无噪声承受冲击性能好,工作可靠,多用于高速或运动精度要求较高的传动装置中



结构形式

结构说明

特点


圆销式(简单铰链)

  链板用圆柱销铰接,链板孔与销轴是间隙配合。

  铰链承压面积小,压力大,磨损严重,日益少用。


轴瓦式(衬瓦铰链)

  链板销孔两侧有长短扇形槽各一条,相邻链板在同一销轴上左、右相间排列。销孔中装入销轴,并在销轴两侧的短槽中嵌入与之紧配的轴瓦。这样由两片轴瓦和一根销轴组成了一个铰链。两相邻链节作相对转动时,左右轴瓦将各在其长槽中摆动,两轴瓦内表面沿销轴表面滑动。

  轴瓦长等于链宽,承压面积大,压力小。当铰链内的压力相同时,轴瓦式所能传递的载荷约为圆销式的两倍。但因轴瓦与销轴表面是滑动摩擦,故磨损仍较严重。


滚柱式(滚动摩擦铰链)

  没有销轴,铰链由两个曲面滚柱组成。曲面滚柱各自固定在相应的链板孔中。当两相邻链节相对转动时,两滚柱工作面作相对滚动。

  载荷沿全链宽均匀分布,以滚动摩擦代替滑动摩擦,故显著地减小了有害阻力。链节相对转动时,滚动中心变化,实际节距随之变化,可补尝链传动的多边形效应

 上海胤旭机电设备有限公司优价销售以上产品系列


本公司专业进口世界优质品牌机电产品、仪器仪表、以及各种成套控制设备所需的精密传感器,电子产品及零部件。在德国,美国等地设有采购中心,并与上千家品牌厂商密切合作,形成了一个稳定而高效的全球化国际供应链体系。客户的满意和质量的保证是我们企业服务的宗旨。
