第一章 ：概述

本手册主要介绍山东超亚电子公司CYK系列串励电机控制器产品的特性，安装使用方法以及维护等方面的知识。用户在使用山东超亚电子控制器之前，请详细阅读本手册，这会帮助您正确的安装和使用山东超亚电子控制器。如果在使用过程中遇到任何问题，请从本文档最后一页查询联系方式与我们联系。

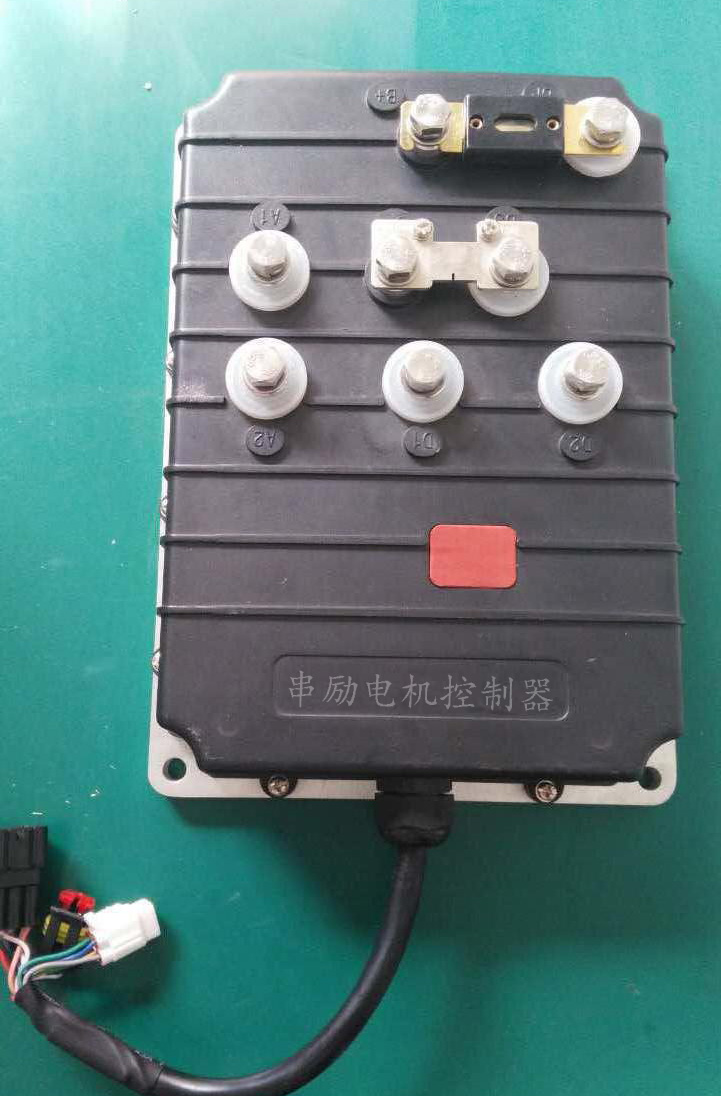

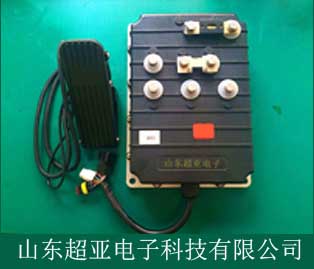

        山东超亚电子 CYK系列控制器是山东超亚电子公司为中小型电动车辆提供的一种高效、平稳和容易安装的控制器。主要应用对象为高尔夫球车、电动摩托车、混合动力车、电动叉车、电动轨道平车、矿用电瓶车以及电动船和工业调速电机控制。山东超亚电子控制器采用大功率MOSFET高频设计、效率可达99%.强大智能的微处理器为山甲控制器提供了全面精确的控制。用户还可以通过我们提供的连接线连接计算机与控制器，自己配置控制器、引导测试并且可以简单快速的获得诊断信息。

第二章：主要特性和规格

2.1基本功能

(1)故障检测和保护；可通过声响报警来识别故障。

(2)电池电压实时监控；当电池电压太高或是太低都将停止工作，进行实时保护。

(3)内置电流检测和过流保护。

(4)控制器带有温度检测和保护功能。在低温和高温情况下，将限制输出以保护控制器和电池，

(5)配置(可选)后退最大速度是前进最大速度的一半。

(6)开关输入3个，默认是换向开关输入。

(7)模拟输入(0-5V)1个。默认是踏板模拟输入。

(8)电流指示功能，标配分流器(300A/75mv).

(9)可选CAN总线。

2.2功能特性

(1)采用强大智能微处理器

(2)高速低埙耗，同步整流PWM调制；

(3)内设软启动功能，保证电机平滑启动

(4)具有能量回收功能

(5)限制电池电流功能，不会触发电池限流保护，延长电池寿命；

(6)更大的启动电流，能获得更快的启动速度；

(7)抗电池干扰，抗震动性能强；

(8)故障指示灯各种故障，方便用户检测和维护

(9)设有电池保护，过温保护、过流保护和高踏板保护功能

2.3  规格

(1)工作频率：10-20KHz

(2)待机电流：小于0.5mA

(3)电源电压：48V控制器适合于36-48v：72V 控制器适合 于48V-72V;96V控制器适合 于72V-96V(电压范围可根据用户要求调整)

(4)标准脚踏：输入5V或电池电压      输出：0-5V

(5)工作温度：-30℃-85℃

(6)环境温度：-20℃-45℃

(7)电机30秒工作电流：200A-550A,依据型号而定

(8)电机1分钟工作电流：100A-500A,依据型号而定

(9)电机连续工作电流：40A-200A,依据型号而定

(10)最大电池电流限制：可调节

  第三章 ：安装方法

3.1安装控制器

     控制器应安装在通风良好的位置，应保持控制器的清洁和干燥，保证其免受水和其他污物的侵蚀。
