一、325V/

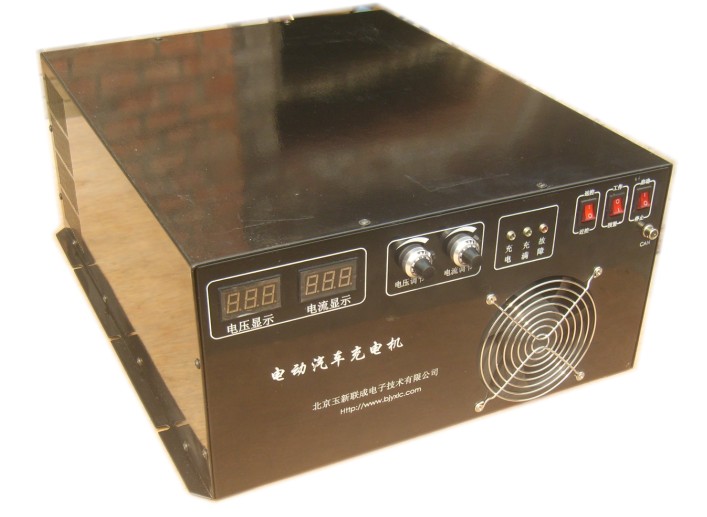

电动汽车充电机采用全桥变换原理而做,交流输入首先送入整流桥进行一次整流滤波,产生平滑的直流电压,直流电压经过全桥逆变,产生高频交流信号,把高频交流电经过第二次整流滤波,生成平滑的直流电;在工作过程中,当内部散热器的温度高于45度后,风扇开始吹风;当内部散热器的温度高于65度后,整机停止工作,低于65度可自恢复工作。
二、325V/30A电动汽车充电机技术指标:
1、输入电压:单相AC 220V±10%或三相四线AC380V ±10%, 50~60Hz;
2、最大输出功率:9.6KW
3、输出电压:0--320VDC
4、输出电流:0--30A
5、电压纹波:<1%
6、电流纹波:<1%
7、工作温度范围:-20℃~+50℃
8、存放温度范围:-40℃~+85℃
9、过热保护值:65℃
10、欠压保护值:150V
三、325V/
1、把充电机输出与被充电池连接好,充电机输出红色为正极,黑色为负极,分别与电池的正、负极连接。
2、把CAN插头插入CAN接口,信号线另一端与BMS连接,红色线为高,黑色线为低。
3、使充电机后面板空气开关处于断开状态,把充电机交流输入线接入单相AC220V或三相四线AC380V。(交流380V输入四芯航空插头1、2、3脚为交流380V火线, 4脚为零线,交流220V输入四芯航空插头1脚为零线,2脚为220V火线。当输入电压为220V时,输出电流不能超高15A。)
4、连接完毕后,检查连接是否正确、牢固。
自动充电(BMS控制)时启动步骤:
1) 把充电机前面板远控/近控开关拨到远控位置,电压、电流调节旋钮拨到最大。
2) 合上充电机后面板空气开关,把启动/停止开关拨到启动位置,充电机进行5至10秒自检后,启动准备完成。BSM发出指令后,充电机按照BSM设置开始工作,充电指示灯亮。充满后充电指示灯灭,充满指示灯亮,充电机停止输出。
手动充电时启动步骤:
1) 把充电机前面板远控/近控开关拨到近控位置,预置/工作开关拨到预置位置,电压调节旋钮调到逆时针调到最小位置,电流调节调节旋钮顺时针拨到最大位置。
2) 合上充电机后面板空气开关,把启动/停止开关拨到启动位置,电压、电流表有显示,顺时针调节电压调节旋钮调节到充电需要值,然后把预置/工作开关拨到工作位置,充电机进行5至10秒自检后,启动完成,充电机启动后在线调节电流大小,当充电机电压上升到设置值时充电机电流开始减小,当充电电流小于1.5A时,充电指示灯灭,充满指示灯亮,充电完成,充电机停止输出。
四、325V/
1、如果充电过程中需要停机,应首先把“启动/停止”开关拨到停止位置,然后断开空气开关,再断开充电机与电池的连接,切勿在充电过程中,直接断开充电机与电池的连接。
2、请勿在充电机和电池附近吸烟,避免任何明火和火花
3、机内有高压,有故障应有专业人员维修,以免发生危险
根据用户不同需求可以选择定做
|
1KW~500KW |
输入电压 |
AC220V或AC380V±15% |
输出电压 |
0~1000VDC任意选择可以调节 |
输出电流 |
0~ |
特 点 |
体积小、效率高、稳压稳流精度高、电磁兼容性好、保护功能全、使用寿命长 |
