功能描述
(1)、控制输出，触点容量30VDC5A；
(2)、1路开关量输入；
(3)、两路隔离CAN总线通信口；
(4)、电池状态指示板（选配）；
(5)、电池绝缘检测功能，可以实时监测报警
(6)、控制充电机充电；
(7)、放电保护；
(8)、电池故障保护；
使用场合
此模块可用于新能源汽车、不间断电源、太阳能或风能储能电站等。
参数设置
可通过上位机软件或维护设备设置过压值、过温值、欠压值、充电提醒值、充电梯度值等。

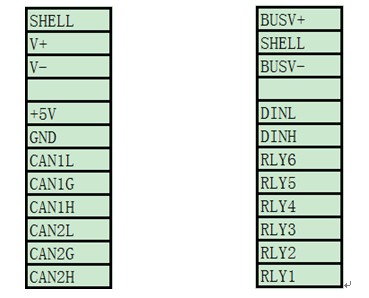

接口定义
1)电源接口：SHELL: 外壳，不接 V+: 电源正极，24V或12V 输入 V-: 电源负极
2)主机通信接口：+5V: 直流5V输出正极 GND: 直流5V输出负极 CAN1L: CAN总线1 CAN1G: 外壳，不接 CAN1H: CAN总线1
3)从机通信接口：CAN2L: CAN总线2 CAN2G: 外壳，不接 CAN2H: CAN总线2
4)绝缘检测接口：BUSV+: 电池正端 SHELL: 外壳 BUSV-: 电池负端
5)开关量输入接口：DINL: 开关量信号输入低电势端 DINH: 开关量信号输入高电势端
6)三路控制输出：RLY6、RLY5: 控制输出组1 RLY4、RLY3: 控制输出组2 RLY2、RLY1:控制输出组3
外观尺寸
长*宽*高：161.1*90.5*33.4

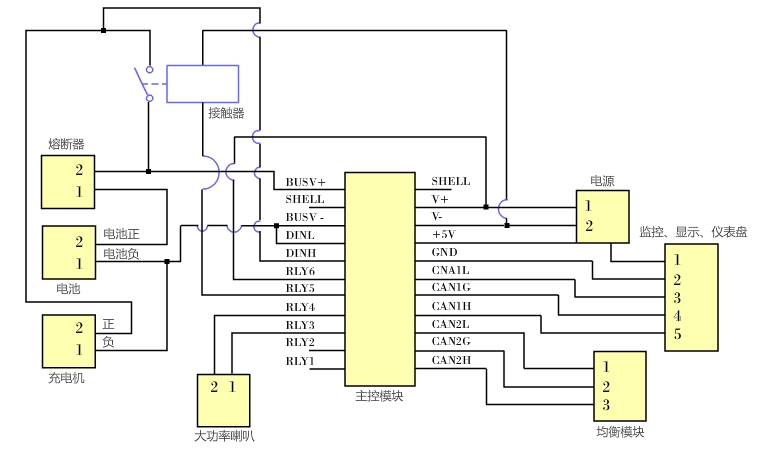

典型应用电路
