UNI EN ISO 9001:2000质量体系认证

TUV/GS 安全测试认证

符合2006/95/EWG（LVD）和2004/108/EEC（EMC）条例及CE标志规定

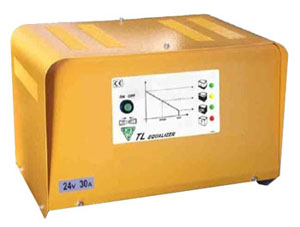

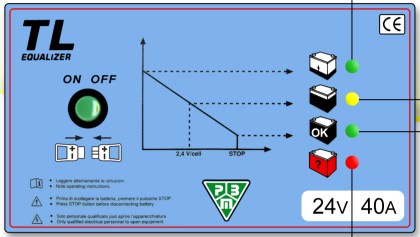

TL均衡牌充电机

Battery Connected：蓄电池已连接

Final Charge：最终充电阶段

Eend of Charge：充电终止

Fault：故障

技术数据

  - 带有微处理器的新型AP070电子控制器，主电源输入：110伏/230伏

  - 四个发光二极管（LED）显示充电状况或者可能故障的信号

  - 经实验测试的电子电路符合电磁兼容和CE标志的条例

  - 适用于额定电压为12伏到96伏的蓄电池，可以用跳线方式选择

  - 微调电容器可以用来设置2.40伏/单体的临界电压值

  -- 可以双排直插式指拨开关选择和调节充电参数

    * 自动开始

    * 最终充电阶段时间

    * 快速测试

    * 均衡充电

    * 比例充电

    * 蓄电池断开后充电重置

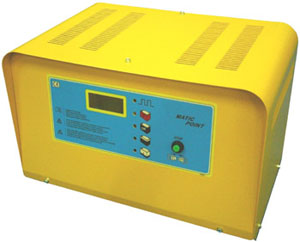

Matic Point 动点牌充电机

Equalizing Charge：均衡充电

Fault：故障

End of Charge：充电终止

Final Charge：最终充电阶段

Battery Connected：蓄电池已连接

技术数据

  - 带有微处理器的的新型AP735W电子控制器

  - 含有充电过程中控制容量的新型软件

  - 聚碳酸酯面板上的符号简便易懂

  - 如果充电过程中蓄电池断开，充电机会完全关闭

  - 发光二极管（LED）指示充电阶段或者可能的故障信号

  - 适用于额定电压为12伏到96伏的蓄电池，可以用跳线方式选择，并以2伏为步距设置不同电压值

  - 微调电容器可以用来设置2.40伏/单体的临界电压值

  - 4位数字的液晶显示屏上可以显示12个多功能符号，充电参数可通过面板上的开-关按钮来召回：

    * 实时显示充电电流（A）

    * 充电过程开始阶段的电流（A）

    * 蓄电池端柱间的瞬时电压（V）

    * 充电过程结束阶段的电流（A）

    * 充电过程开始阶段蓄电池初始电压（V）

    * 已充入蓄电池的安时数（Ah）

    * 充电终止时的蓄电池电压（V）

    * 全部充电时间（小时：分钟）

  - 以下充电参数可用双排直插式指拨开关/跳线来设置：

    * 自动开始

    * 最终充电阶段时间

    * 安全计时器

    * 均衡充电

    * 比例充电

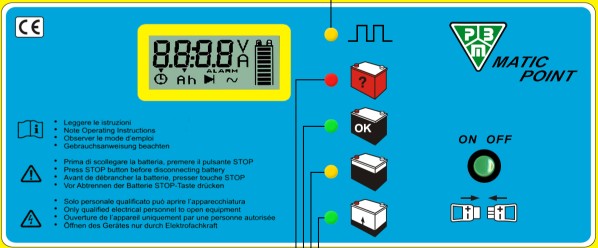

显示屏说明

显示屏符号非常简便易懂：

  A) 4位数字显示（显示测量值）

  B) 电压指示器（显示电压值，用V表示）

  C) 状态条码（显示蓄电池现有的电压值）

  D) 时间显示（用小时和分钟显示时间）

  E) 容量显示（显示充入蓄电池的安时）

  F) 二极管符号（表示充电机的直流部分发生了故障）

  G) 报警显示（表示在充电过程中发生故障）

  H) 交流显示（表示主电源发生故障)

  I) 安培显示（用安培表示电流）

共有的构造特点

  - 单相主电源输入交流230伏，50/60赫兹

  - 可以在交流220/230/240伏之间调整电压

  - 适用于热带地区使用的杂散磁通变压器，双层瓷漆绝缘铜线圈，H级，无毒树脂浸渍，窑式烘干

  - 变压器过载切断

  - 整流器电桥配有干扰抑制滤波器

  - 主电源输入和直流输出有保护熔丝

  - 按现行规定标记的电缆

  - 最终验收测试符合安全法规

  - 配备电源线和充电电缆，按要求可以提供电源插头组件和蓄电池接插件

  - 可拼装组合的板型钢壳，可以安装在墙上

  - 防护等级：IP20

  - 环氧粉末涂层

  - 标准颜色：RAL 1028黄色，橘皮式面漆

机壳尺寸（毫米）

  - L = 423长 X 272宽 X 280高（毫米）

  - XL = 500长 X 300宽 X 300高（毫米）
