哈登重力自动补液系统 是一套可靠、便捷、快速、安全的叉车和其他电动车辆电池的补液系统。
性能可靠:体现在其独特的产品设计,应用杠杆和浮力原理对每个部件进行精确的设计和装配,多个重要部件从国外进口确保整套系统的可靠性。
操作便捷:只需将安置在电池组上的注液系统通过快速接头连接至放在固定位置的储液系统就可以完成对电池组的自动补液。
补液快速:通常一组48V的电池组通过哈登重力自动补液系统在10~20分钟即可完成补液。
清洁安全:整个补液过程没有酸液溢出,对于操作人员和环境不会产生任何影响。
1、储液系统
部件构成:储液桶、管路、水流指示器、快速接头
储液桶容积:
水流指示器:确定是否正在补液
功能原理:依靠其自身重力产生的水压向电池输液。
储液系统是选配系统,客户可以选择购买
注意事项:储液桶必须稳固放置于距电池上方

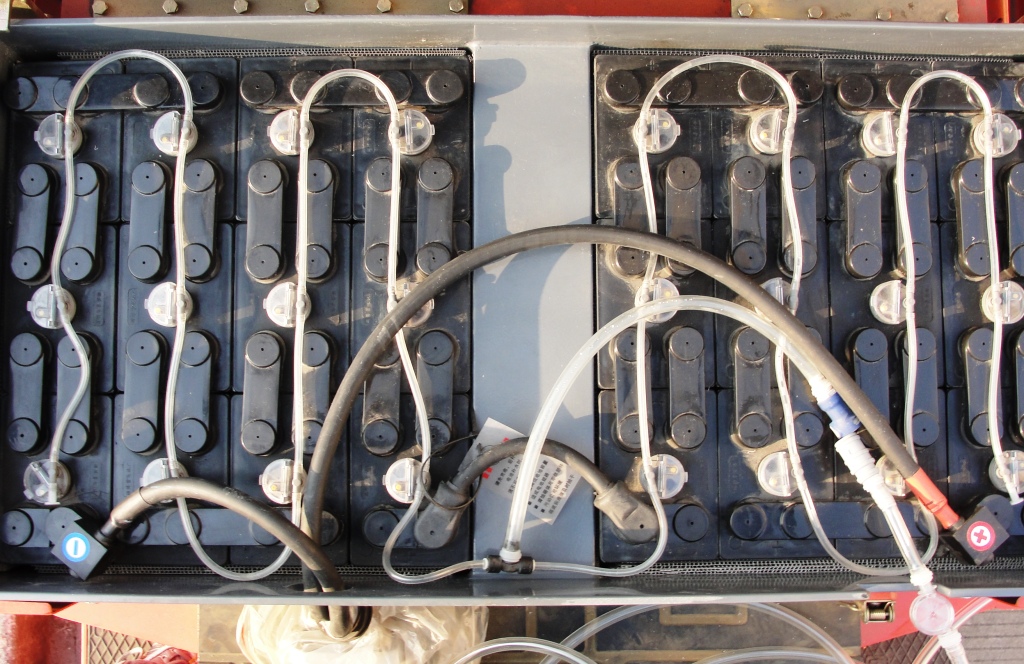

2、注液系统
部件构成:快速接头(公头)、管路、缩紧环、三通、注液阀、堵头等。
快速接头和三通都是进口部件,品质保障。
功能原理:注液阀装配在电池组的每个电池上通过管路将其连接成一体形成一个加液通路。
注意事项:按照操作规范安装,确保系统装配正确。

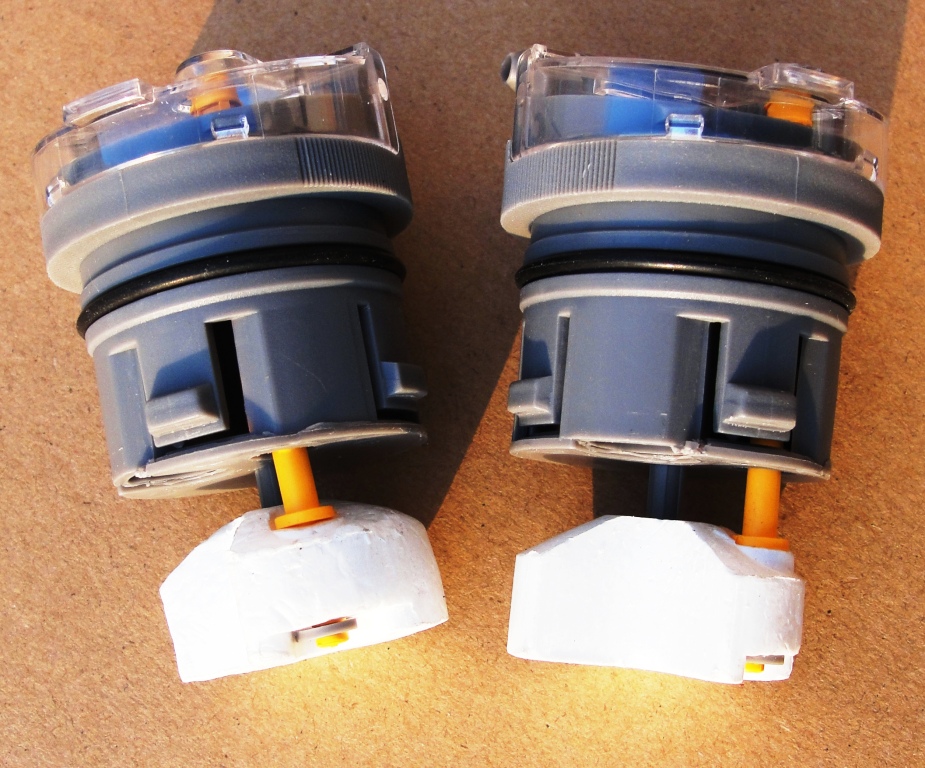

3、注液阀
这是我们的专利产品也是整个系统关键的部件。
通过浮力和杠杆原理以及各个部件的精密配合确保系统的可靠性。
功能原理:储液桶里的液体在其自身重力的作用下,流经软管通道,通过注液阀流入单个电池。注液阀上的浮标显示电池内是否加满液体。加满后系统会自动关闭停止加液。
主要技术参数:
工作压力:0.2~0.6Bar
工作温度:
储液管路:
浮标长度:
注液阀颜色:灰色/紫色/蓝色等
注意事项:蓄电池充电时请勿使用本系统,请在蓄电池充电完成后使用本系统给电池组补液。
其他注意事项:
1、 正确安装系统
☆ 储液桶出水口离电池组入水口的距离在
☆ 储液系统的软管要理顺,请勿杂乱缠绕从而影响水路的畅通导致补液受阻;
☆ 储液系统的软管要与三通和加液阀上的三通插配到位,软管长度适当留有余量;
☆ 切勿损坏加液阀部件,如果发现补液时加液阀异常需要及时更换或与销售商联系。
2、 正确使用系统
☆ 电池组在初充电和不充电时请勿使用本系统给电池加液;
☆ 请在系统设定的电池内温度范围使用该系统,否则会损坏加液阀;
☆ 系统给电池组加液通常需要20分钟左右,请在系统工作后的1个小时内停止加液;
☆ 需要定期检查该系统每个加液阀的工作状态和电池比重,如有问题请与销售商联系。
