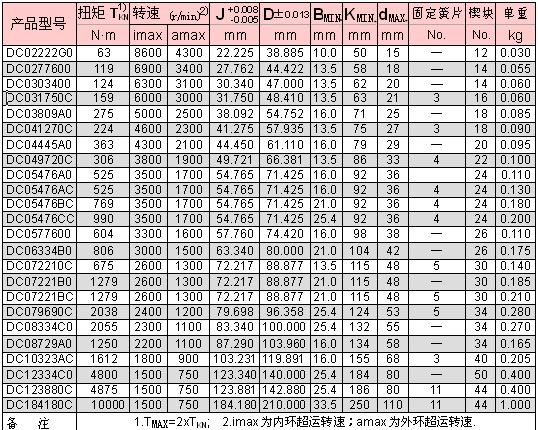

安装参考范例
DC型超越离合器外环与机体、内环与轴、键与键槽的配合均为动配合,不得过紧。安装参考范例如下:
A:内环与工件轴用键槽方式安装。外环之尺寸公差为n6须紧配压入公差H7的机壁中,外环二侧之固定槽用于固定外环与机壁以传导扭力。若机壁孔之公差为K6,则不需使用外环二侧之固定槽,但外环之机壁必须刚性足够,机壁不致于在离合器紧配后产生变形。(参见左下图1)
B:内环与工件轴直接安装。以n6公差将外环与刚性足够的机壁压合,以N6公差将内环与工作轴心压合,内含之轴承的内部配合为js5级,安装时要注意,不可敲打内环压迫外环进入机壁,及不可敲打外环挤入轴心的方式安装。
