一、应用：

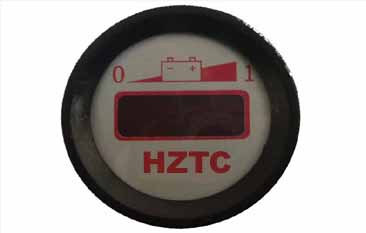

TCDL-XX 系列电池电量表采用了最先进的电池监测技术，显示准确 , 并且体积极小安装方便，广泛适用于各种使用蓄电池的设备上。

特性：

1. 十段发光 LED 逐一发光显示电池电量，从电量“满”到电量“空”。
2. 电池放电达 70% ，闪烁灯发出“电量储备”警告。
3. 电池放电达 80% ，双闪灯交替闪烁发出“电量耗尽”报警，并且使控制脚 3 输出电平从 5 伏降到 0 伏，它可以为其他部件输出信号，或者禁止车辆的某个特定操作功能，避免深度放电。
4. 假充满电识别功能。
5. 用钥匙开关驱动 LED 显示和控制脚。当钥匙脚为低电平时 LED 不显示，并且控制脚 3 输出低电平，关断用电设备。
6. 复位方式：当每个电池单元电压保持 2.35 伏超过 6 分钟即复位。
7. 短路保护功能，当负载电流异常引起电压过低时，可以通过模块控制脚 3 切断外围电路。
8. 考虑了电池自放电特性，当电池长时间不带负载时，模块也可以对电池本身自放电引起的容量降低进行智能跟踪。

二、技术参数：

1. 系统电压： 12V 、 24V　、36V、48V、72V。
2. 工作电压：正常电压的 +25% 到 -50% 。
3. 工作温度： -40 — + 85 ℃
4. 储藏温度： -50 — + 90 ℃
5. 机械冲击及震动等级：符合 SAEJ1378

三、模块外型：

模块尺寸：（长） 33mm x （宽） 19mm x （高） 12mm
端子：
1. 电池正极
2. 电池负极
3. 输出控制信号信号，正常工作时输出 5V 电压（ 10k 阻抗），电量不足时输出 0V （ 5k 阻抗）
4. 钥匙开关，连接到电池正极为开，开路或接地为关。
