工厂以独特的设计思路,以满足客户的要求为首要条件,无论从规格上,结构上还是形式上都不得是以客户满意为宗旨.采用高效的生效手段,严格的原材料选择,训练有素的员工和符合ISO9001国际标准的质量控制体系,保证油缸的使用质量.

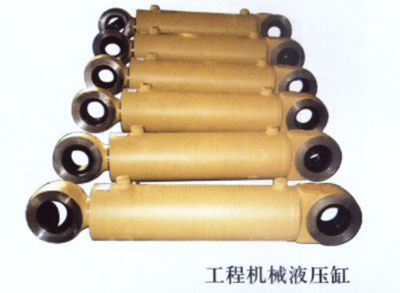

(HY)CI250系列工业用液压缸 ====================================================

一 型号编制说明

HYC1205---O---C100/50×400
HY	常州蓝博-海宇油缸有限公司产品代号
C1250	工业用液压缸代号
---
O	缸筒端部连接型式
---
C	活塞杆端部连接形式
100	缸筒内径
/50	活塞杆直径
×400	液压缸行程

C----带关节轴承耳环连接 ear ring connection with bearing bushing
s---无衬套耳环连接 ear ring connection without bushing
Sm---带铜套耳环连接 ear ring connection with bushing
O---铰轴式连接 hinge joint connection
F---端头法兰连接 head flange connection
B---底部法兰连接 end flange connection
T---外螺纹头连接 stud connection

二 外形及安装连接尺寸
带关节轴承耳环连接

缸筒内径	活塞杆内径	A	B	C	D	E	F	G	H	J	K	L	M	N	R	S	T
Φ63	Φ40	290	80	40	42	80	100	M20×1.5	48	68	40	30	28	228	18	45	M33×2
Φ80	Φ50	310	100	50	50	90	120	M20×1.5	56	68	50	40	35	240	20	56	M42×2
Φ100	Φ63	340	120	60	62	90	145	M27×2	65	75	60	50	44	270	20	63	M48×2
Φ110	Φ70	370	136	70	67	103	155	M27×2	70	85	68	55	49	290	23	63	M52×2
Φ125	Φ80	400	160	80	74	113	170	M27×2	77	88	80	60	55	315	28	85	M64×3
Φ140	Φ90	430	176	90	85	122	190	M33×2	84	90	88	65	60	340	32	85	M72×3
Φ160	Φ100	470	200	100	95	130	210	M33×2	92	100	100	70	70	375	35	95	M80×3
Φ200	Φ125	555	240	120	116	160	267	M42×2	117	103	120	90	85	435	40	105	M110×3

较轴式连接

缸筒内径	活塞杆直径	A	B	C	D	E	F	G	H	J	K	L	M	N	O	P	Q	R	S	T
Φ63	Φ40	260	80	40	230	80	100	M20×1.5	18	68	40	30	28	198	125	32	168	18	45	M33×2
Φ80	Φ50	280	100	50	245	90	120	M20×1.5	18	68	50	40	35	120	150	40	175	20	56	M42×2
Φ100	Φ63	300	120	60	270	90	145	M27×2	22	75	60	55	44	230	180	45	200	20	63	M48×2
Φ110	Φ70	320	130	70	325	103	155	M27×2	22	85	68	55	49	245	200	50	220	23	70	M52×2
Φ125	Φ80	350	150	80	330	113	170	M33×2	22	90	80	60	55	265	224	56	245	28	85	M64×3
Φ140	Φ90	370	165	90	350	122	190	M33×2	26	90	88	65	60	280	250	63	260	32	85	M72×3
Φ160	Φ100	400	190	10	380	130	210	M33×2	26	100	100	70	70	305	280	80	285	35	95	M80×3
Φ200	Φ125	470	230	120	420	160	267	M42×2	32	103	120	90	85	345	345	100	325	40	105	M110×3

底部法兰连接

缸筒内径	活塞杆直径	A	B	C	D	F	G	H	J	K	L	M	N	Q	S	T	U	V	X	Y
Φ63	Φ40	260	80	40	80	100	M20×1.5	18	68	40	30	28	198	18	45	M33×2	25	150	8×18	180
Φ80	Φ50	280	100	50	90	120	M20×1.5	18	68	50	40	35	120	20	56	M42×2	28	180	8×22	218
Φ100	Φ63	300	120	60	90	145	M27×2	22	75	60	50	44	230	20	63	M48×2	32	212	8×22	250
Φ110	Φ70	320	130	70	103	155	M27×2	22	85	68	55	49	245	23	70	M52×2	32	232	8×22	270
Φ125	Φ80	350	150	80	113	170	M27×2	22	90	80	60	55	265	28	85	M64×3	36	265	8×22	305
Φ140	Φ90	370	165	90	122	190	M33×2	26	90	88	65	60	280	32	85	M72×3	36	300	8×26	350
Φ160	Φ100	400	190	10	130	210	M33×2	26	100	100	70	70	305	35	95	M80×3	40	325	8×26	375
Φ200	Φ125	470	230	120	160	267	M42×2	32	103	120	90	85	345	40	105	M110×3	44	360	8×30	415
