铸铁底板是工业生产和科研实验中常用的基础平台，其T型槽设计、安装质量和调试精度直接影响使用效果。很多用户在选购和使用铸铁底板时，常常因为不了解相关规范和方法，导致底板性能无法充分发挥，甚至出现精度问题。今天，我们就为大家带来一份铸铁底板全流程手册，从T型槽规范到安装、调试，一站式讲清楚。

一、T型槽规范详解

T型槽是铸铁底板的标志性特征，也是其实用性的关键。了解T型槽的相关规范，是正确选用和使用铸铁底板的一步。

1. T型槽的结构和尺寸标准的T型槽截面呈"T"字形，由槽口和槽腔两部分组成。槽口宽度决定了能够使用的T型螺栓规格，槽腔宽度和高度则决定了T型螺栓头的尺寸。我国T型槽的国家标准为GB/T 158-1996，常用的槽口宽度规格有8mm、10mm、12mm、14mm、18mm、22mm、28mm、36mm、42mm、48mm等。不同的槽口宽度对应不同的螺栓规格和承载能力，用户应根据实际使用需求选择合适的规格。

2. T型槽的间距和布置

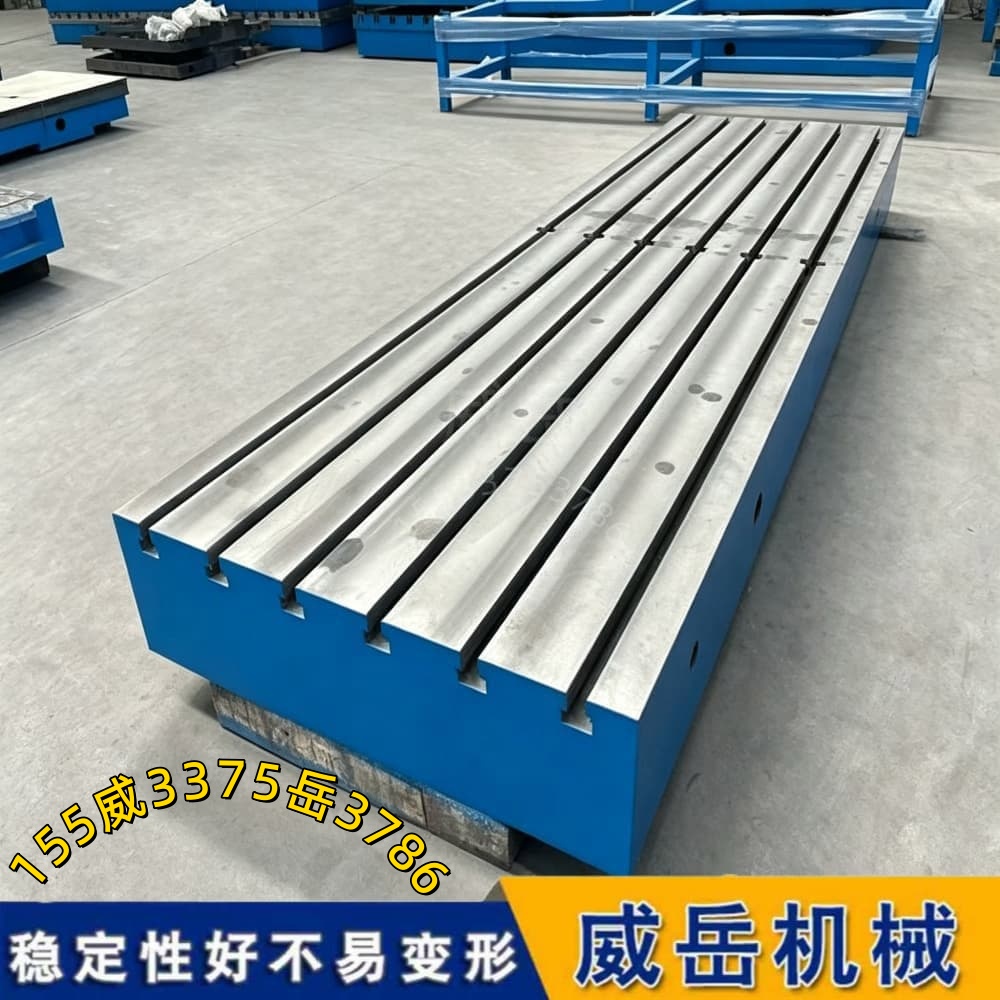

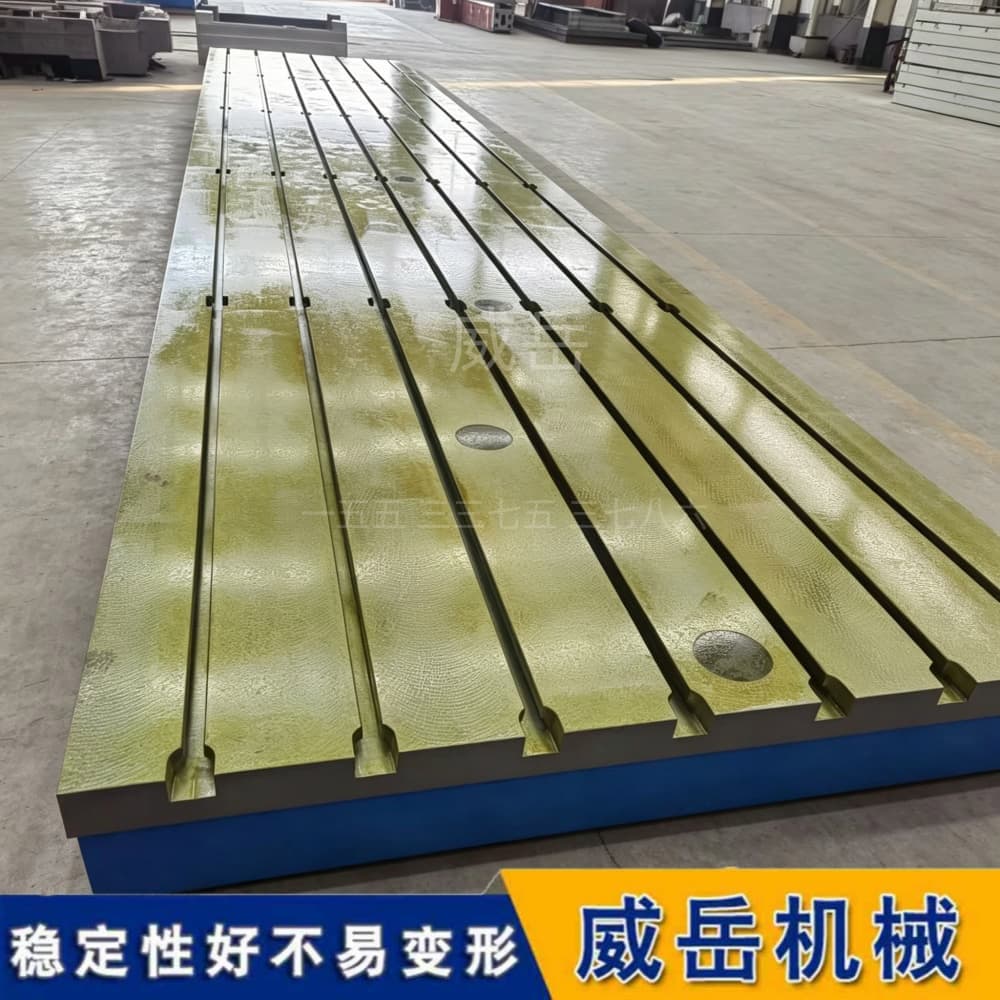

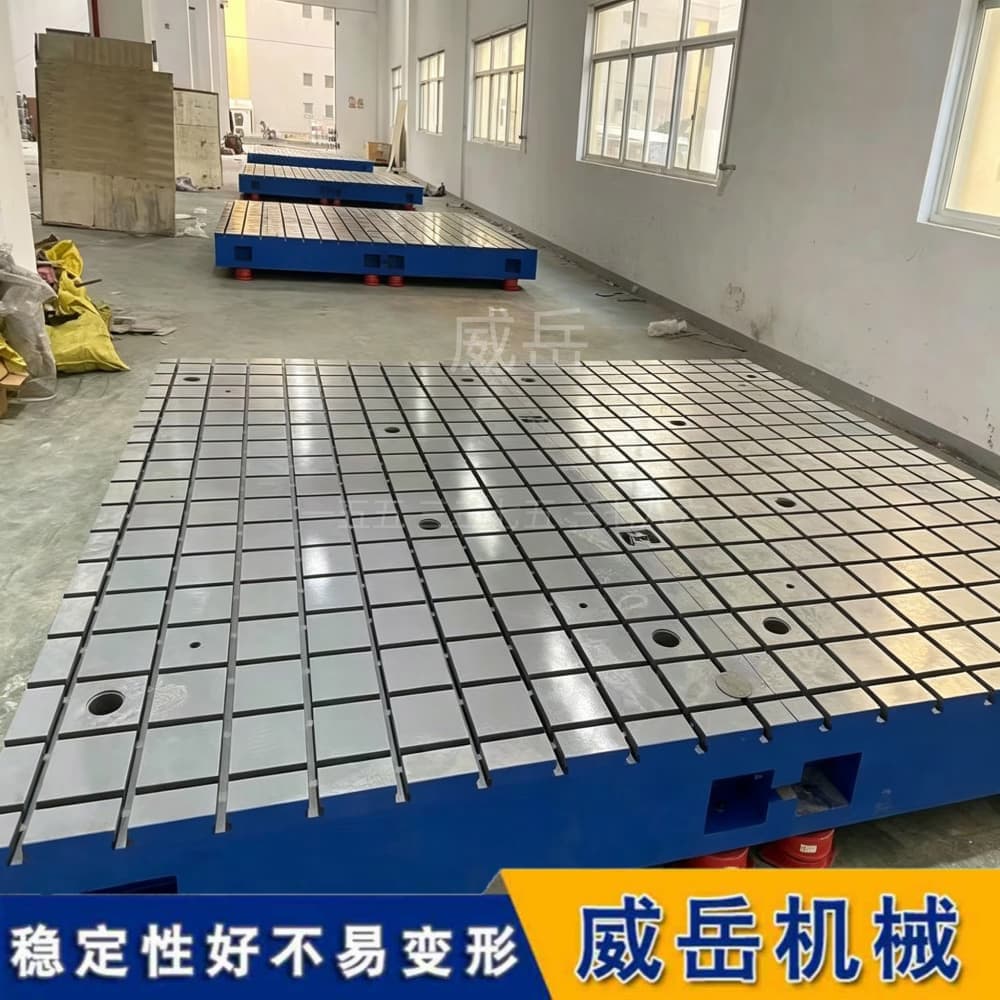

T型槽的间距也是重要参数。标准T型槽的间距通常为50mm、100mm、125mm、160mm、200mm等系列，具体取决于底板的尺寸和精度等级。T型槽的布置方式主要有三种：平行布置、十字布置和网格布置。平行布置是常见的形式，所有T型槽相互平行，适用于大多数应用场景；十字布置是在平行槽的基础上增加横向槽，方便两个方向的定位和固定；网格布置则是纵横槽交错形成网格，灵活性高，但加工难度也大，成本较高。

3. T型槽的精度要求
T型槽的精度直接影响装夹定位的准确性。高精度铸铁底板的T型槽通常有以下精度要求：槽口宽度公差、槽壁对底面的垂直度、槽距公差、槽的直线度等。对于0级和1级高精度底板，T型槽的各项精度要求都比较严格，以保证高精度的装夹定位。用户在验收时，应注意检查T型槽的精度是否符合要求。
