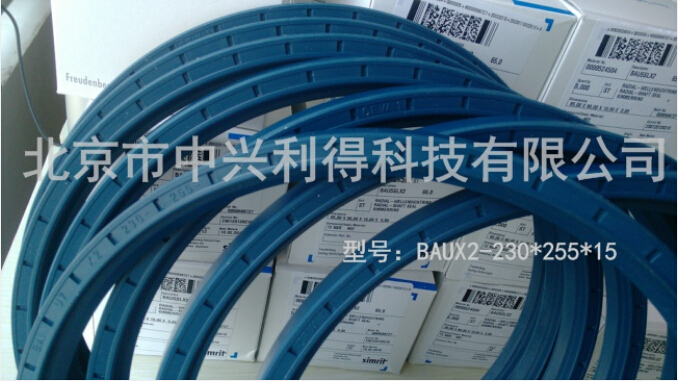

名称: Simrit/CFW BAU型骨架油封

型号: BAU
类型: DIN3760 A型
材料: Simrit 72 NBR 902

1.特点
外圆：橡胶
弹簧加压密封唇
普通密封唇形状,前表面机加工修整的密封刃口
2. 材料
Simrit 72 NBR 902:
硬度为72邵尔A的丁腈橡胶
金属骨架:DIN1624低碳钢
弹簧:DIN17223弹簧钢
3. 操作条件
  介质: 矿物油,合成油,润滑脂
T: -40℃～+100℃  短期可达+120℃
v: 见样本第4页图
p: 至0.05MPa(0.5bar)最大的允许值与其它操作条件有关

4. 优点

广泛用于工业的各个领域
可靠的密封腔体,即使是粗糙、热膨胀大和组合式腔体也能可靠的密封。
适合密封低粘度介质和气体介质
5. 腔体和机加工标准

轴: 公差: ISO h 11
    同心度: IT 8
    粗糙度 R a = 0,2 - 0,8 µm
        R z = 1,0 - 5,0 µm
        R max = < 6,3 µm
    硬 度: 45-60 HRC
    光洁度: 无向状态,最好用横向进给精磨
腔 体: 公差: ISO H8
    粗糙度: R z = 10 - 25 µm

6. 安装
按DIN3760规定,细心安装是保证密封圈良好功能的先决条件

轴径￠d1的尺寸范围
BAU:6mm～500mm
BAUSL:15mm～300mm
BA:4mm～600mm
BASL:8mm～230mm

型号 尺寸
BAU 10*28*7
BAU 12*22*7
BAU 12*25*8
BAU 12*26*8
BAU 12*28*7
BAU 12*32*7
BAU 12*35*10
BAU 12.7*22*6
BAU 13*26*7
BAU 14*23*7
BAU 14*30*7
BAU 14*30*10
BAU 15*30*10
BAU 15*32*10
BAU 15*35*7
BAU 15*42*10
BAU 16*30*7
BAU 16*30*10
BAU 16*32*10
BAU 16*40*10
BAU 17*40*10
BAU 17*47*10
BAU 18*32*7
BAU 19*27*6
BAU 20*33*10
BAU 20*35*8
BAU 20*35*10
BAU 20*36*7
BAU 20*37*10
BAU 20*40*10
BAU 20*47*10
BAU 22*35*6.5
BAU 22*35*10
BAU 22*40*8
BAU 22*40*10
BAU 22*42*10
BAU 22*45*7
BAU 22*47*10
BAU 23*40*8
BAU 23*40*10
BAU 23*42*10
BAU 24*35*7
BAU 24*36*9
BAU 24*37*7
BAU 24*40*10
BAU 24*47*10
BAU 24*50*10
BAU 25*35*8
BAU 25*40*7
BAU 25*46*7
BAU 25*52*10
BAU 25*32*10
BAU 26*36*7
BAU 26*37*7
BAU 26*47*7
BAU 26*47*10
BAU 26*52*10
BAU 27*37*7
BAU 28*38*7
BAU 28*47*10
BAU 28*50*10
BAU 28*52*7
BAU 28*52*10
BAU 29*43*7
BAU 30*45*7
BAU 30*45*8
BAU 30*45*9.5
BAU 30*45*10
BAU 30*47*8
BAU 30*50*10
BAU 30*52*8
BAU 30*56*10
BAU 30*62*12
BAU 30*72*10
BAU 35*50*10
BAU 35*55*10
BAU 35*56*10
BAU 36*52*7
BAU 36*52*7
BAU 36*54*7
BAU 36*56*10
BAU 37*52*8
BAU 38*52*7
BAU 38*52*7
BAU 38*52*8
BAU 38*52*10
BAU 38*55*10
BAU 38*60*10
BAU 38*62*7
BAU 38*62*10
BAU 40*55*10
BAU 40*56*10
BAU 40*58*12
BAU 40*62*12
BAU 40*72*12
BAU 42*55*7
BAU 42*56*7
BAU 42*62*10
BAU 42*72*10
BAU 44*58.4*10
BAU 44*60*10
BAU 44*80*13
BAU 45*60*10
BAU 45*72*10
BAU 45*75*8
BAU 45*80*8
BAU 45*85*10
BAU 46*65*10
