应用范围：锂电池、铅酸电池、太阳能电池等

产品系列

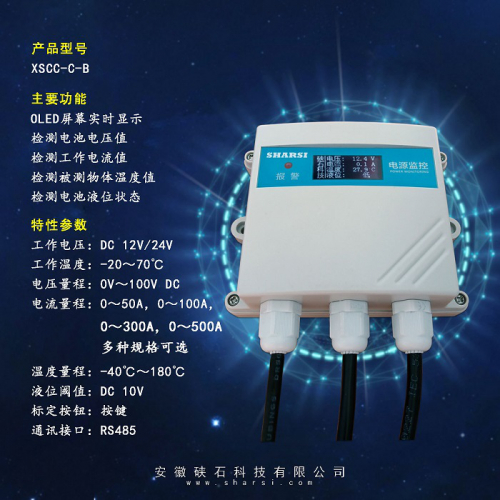

XSCC-C 电源状态监控器

产品型号

XSCC-C-A标准版；XSCC-C-B高级版；XSCC-C-C云服务版

1 特性参数

【注：购买时请确认电流传感器的量程。】

2 主要功能

1、 检测工作电流值

2、 检测电池电压值

3、 检测被测物体温度值

4、 检测电池液位状态

5、 OLED屏幕实时显示

6、 故障自动报警

7、 云平台管理

3 电流传感器安装

1、 电流传感器信号线与2号插头（六芯）连接，按颜色对应；

2、 拧开电流传感器侧边螺丝，并卡在电池动力线上；

3、 可通过OLED屏幕观察采集到的实时电流值。

【注1：观察电流值前需要先校准电流传感器，然后标定当前车辆待机电流，标定按钮在产品背面。产品出厂默认电流传感器是50A（可选配），且已经做好传感器校准，标定电流设定为1A。】

【注2：待机电流是指车辆启动，无任何负载和动作的情况下，电流传感器采集到的平均电流值】

4 标定按钮的使用方法

【注：标定按钮在产品背面】

5 电池电压采集线连接方法

1、 将四芯插头（CON3）的绿线与电池正极相连，CON3的蓝线与电池负极相连；

2、 通过屏幕观察电池当前电压值。

6 温度传感器连接方法

1、 将温度传感器与2号插头（六芯）中的黄色线与白色线连接（温度传感器导线不分正负极）；

2、 将温度传感器固定于测温点，通过屏幕观察当前测温点温度值。

7 液位传感器连接方法

1、 将液位传感器正确接入3号插头（四芯），液位传感器的长针连接到CON3红色信号线，短针连接到黑色信号线；

2、 将液位传感器通过注液孔置入电池内，根据现场情况修剪液位针长度，保证传感器置入后长的液位针可以与最低液位刻度线齐平、短的液位针可以与最高液位刻度线齐平；

3、 通过屏幕观察液位状态，液位显示状态分为三种：低，正常，高，依此判断液位的情况。

【注：液位的判断方法：采取电解液的电压】

8 云平台信息查看

1、 登录云平台网页xscc.sharsi.cn；

2、 点击

【注：设备的序列号，车牌号码出厂已经做好设置，请注意核对屏幕上的序列号。每台设备的序列号、车牌号码都是唯一的。由于国内卡与国外卡不同，所以客户需要自己配置SIM卡，SIM卡支持的频段850/900/1800/1900Mhz】

9 接线定义
