DC/DC灯光变换器非隔离直流电器72V转24V 20A NQZB400-072-024C

DC/DC灯光变换器非隔离直流电器72V转24V 20A NQZB400-072-024C
DC/DC灯光变换器非隔离直流电器72V转24V 20A NQZB400-072-024C
DC/DC灯光变换器非隔离直流电器72V转24V 20A NQZB400-072-024C

  • 品牌:
  • 规格型号:
  • 发货地点:中国福建省厦门市
  • 适用机型:
  • 更新时间:2023-01-07 10:00
  • 立即询价

    加入收藏

    中国叉车网(www.chinaforklift.com)客服咨询

普通商家

热门推荐

产品详情

产品图片

使用说明

应用范围

本产品是用于直流电压转换的设备,适用各种直流电源应用而需要电压转换的场合,尤其是各种电动车车辆,如电动叉车,高尔夫球车, 游览车等的, 也可应用于太阳能/风能等直流电源的电压转换。该转换器可提供输出为12V24V的电压。

特点


u 精心设计的电路, 保证系统高效、可靠运行;

u 同步整流, 转换效率≥93%,优于其他同类应用产品;

u 功率/散热储备充足可在长时间工作于额定电流;

u 专用铝型材机盒,有利于散热,体积小巧、安装方便;

u 宽电压输入,可偏差±20%, 适合蓄电池应用(单元电压1.65V~2.50V)

u 本产品内部均有过流保护,短路保护等电路;

u 适用于各种环境,防护等级IP55

u 性价比较高

详细参数


型号

蓄电池

输入电压范围

输出电压

输出电流

净重

规格规格尺寸

NQZB400-072-024C

72V

DC54V~90V

DC24V

0~20A

0.77kg

L160*D92*G46mm

安装说明

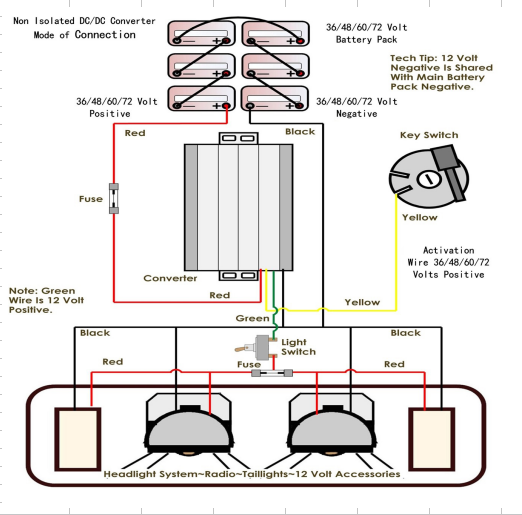

u 非隔离型DC/DC控制器接线方式


2 非隔离电源电气接线图

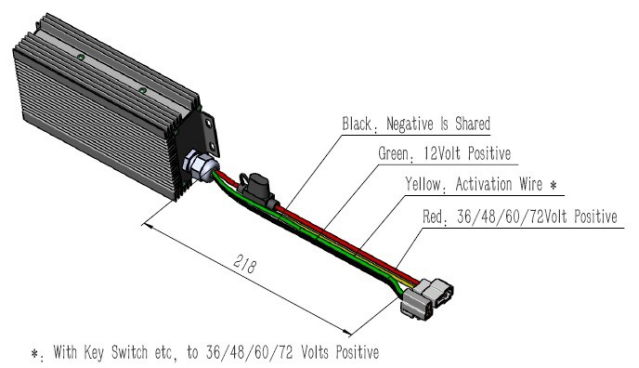

u 外形及安装尺寸




: L=140mm/160mm/180mm黄色线接钥匙开关,接输入正极(单位:mm)

3 安装尺寸图

维护保修及注意事项


维护:

u 应安装于散热条件良好的空间, 长时间满载/重载应用须保证使底面与其他金属面接触良好, 以利热传导;

u 转换器接线时,注意正负电源不接反;

u 使用过程注意排除短路/过载等故障, 长时间短路/过载会损坏设备;

u 使用过程中就注意及时清除设备表面灰尘等影响散热杂物

保修期:12个月

注意事项:产品在以下范围内不予保修:

u 转换器外壳有严重变形或有自行拆封过;

u 转换器接线错误所导致的损坏,包括电源正负极或输入/输出接反;

u 其他人为损坏。
