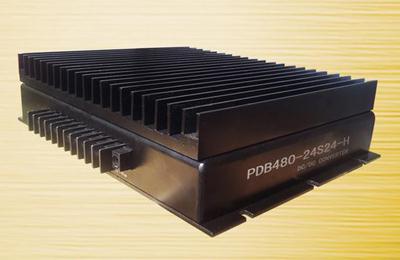

PDB-H Series 500-1000W
特性Featurel输入π型滤波
l2倍电压输入
l输出短路保护
l安装方便，单端出线
l最佳壳体连接方式
l高可靠性，长寿命设计
输入特性Iut Characteristic
l电压范围 ……12 VDC （额定值） 9-18 VDC        110 VDC（额定值） 66-154VDC
24VDC （额定值） 18-36 VDC       600 VDC（额定值）400-800VDC
48 VDC （额定值） 36--72VDC
输出特性Output Characteristic
l电压精度 …………………………………………………………………… ±2%
l电压调整率（主路） ………………………………………………………±0.5%
l负载调整率（主路） ………………………………………………………±0.5%
l电流限制点…………………………………………………………………120%(Typ)
l输出电流……………………………………………………………………5-80A任选
l输出电压 ………………………………………………………………….....5-110V
l功率 ………………………………………………………………………..500-1000W

一般特性General Characteristic
l工作频率…………………………………………………………………100-200 KHz
l隔离电阻 ………………………………………………………………200 MΩ
l绝缘强度
输入-输出 >1500 VDC
输入-外壳 >1050 VDC
输出-外壳 >500 VDC
l环境特性
工作壳温 （工业品） -25 - +85℃
（军Ⅰ） -40 - +85℃
（军Ⅱ） -55 - +85℃
储存温度（工业品） -45 - +105℃
（军品） -55 - +105℃
PDB-H Series 500-1000W

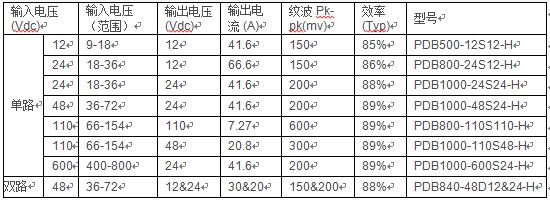

型号MODELS

说明：仅列出典型型号，其他型号，请确定功率、输入电压及输出电压，致电我公司025-52636416
