PAB-W Series 200-300W
特性Features
l 宽电压输入范围
l 输入宽频噪声滤波
l 输入浪涌电流抑制电路
l 符合UL1950，IEC950安全规程
l 外形设计美观
l 接线端子出线方式
l 快速动态响应
输入特性Input Characteristic
l 电压范围……………………………………………220 VAC（额定值） 176-264 VAC

输出特性Output Characteristic
l 电压精度 …………………………………………………………±2%
l 电压调整率（主路） ……………………………………………±0.5%
l 负载调整率（主路） ……………………………………………±0.5%
l 电流限制点…………………………………………………………120%(Typ)
l 输出电流……………………………………………………………3-60A任选
l 输出电压 ……………………………………………………………5-48V
l 功率 …………………………………………………………………200-300W
一般特性General Characteristic
l 工作频率……………………………………………………………100-200 KHz
l 隔离电阻 ……………………………………………………………200 MΩ
l 绝缘强度
输入-输出 >1500VAC/1min(漏电流<5mA)
输入-外壳 >1500VAC/1min(漏电流<5mA)
输出-外壳 >500 VDC/min
主路-副路 >500 VDC/min
l 环境特性
工作壳温 （工业品）- 25 - + 85℃
（军 Ⅰ） - 40 - + 85℃
（军 Ⅱ） - 55 - + 85℃
储存温度（工业品）- 45 - + 105℃
（军 品）- 55 - + 105 ℃
保护特性
输入欠压保护 过温保护
输出短路保护 输出过流保护

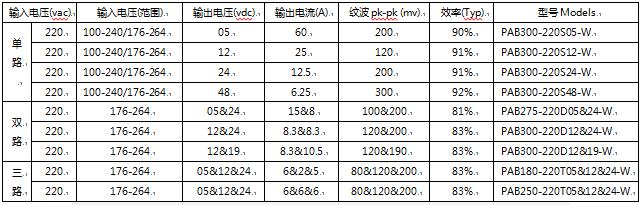

输入电压(vac) 输入电压(范围) 输出电压(vdc) 输出电流(A) 纹波pk-pk (mv) 效率(Typ) 型号Models
单路
 220 100-240/176-264 05 60 200 90% PAB300-220S05-W
 220 100-240/176-264 12 25 120 91% PAB300-220S12-W
 220 100-240/176-264 24 12.5 200 91% PAB300-220S24-W
 220 100-240/176-264 48 6.25 300 92% PAB300-220S48-W
双
路 220 176-264 05&24 15&8 100&200 81% PAB275-220D05&24-W
 220 176-264 12&24 8.3&8.3 120&200 83% PAB300-220D12&24-W
 220 176-264 12&19 8.3&10.5 120&190 83% PAB300-220D12&19-W
三

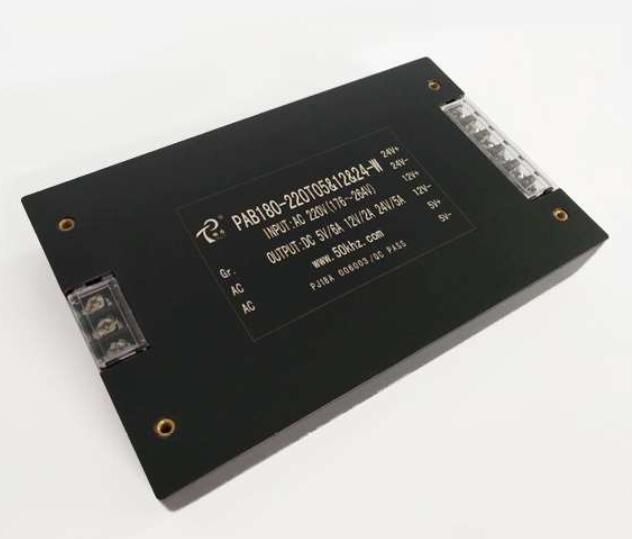

路 220 176-264 05&12&24 6&2&5 80&120&200 83% PAB180-220T05&12&24-W
 220 176-264 05&12&24 6&6&6 80&120&200 83% PAB250-220T05&12&24-W
PAB-W Series 200-300W
型号MODELS

说明：仅列出典型型号，其他型号，请确定功率、输入电压及输出电压，致电我公司025-52636416
